アース線の正しい取り付け方法3タイプ完全ガイド｜感電・火災防止の必須知識と安全対策

はじめに：アース線設置の重要性と安全性

アース線は家電製品の漏電による感電事故や火災を防ぐ重要な安全装置です。特に水回りで使用する洗濯機、冷蔵庫、電子レンジなどでは、湿気により感電のリスクが高まるため、アース線の設置が不可欠です。本記事では、アース線の正しい取り付け方法と安全な使用法を詳しく解説します。

アース線の基本知識と重要性

アース線の役割と機能

アース線は家電製品から漏電が発生した際に、電気を地面に逃がす重要な役割を担います。万が一家電製品が故障して電流が外部に漏れた場合、アース線があることで電流が人体ではなく地面に流れるため、感電のリスクを大幅に軽減できます。また、雷による過電圧から家電を保護し、電磁ノイズの抑制効果も期待できます。1）2）3）

アース線設置が義務付けられている家電

経済産業省の電気設備技術基準の解釈により、水気のある場所で使用する電気機器にはアース線の設置が義務付けられています。具体的には洗濯機、電子レンジ、冷蔵庫、食器洗い乾燥機、衣類乾燥機、温水洗浄便座、エアコンなどが対象です。これらの家電は水分による絶縁不良が起こりやすく、感電事故の危険性が高いためです。4）5）6）

民間規格による設置基準

2022年に改定された内線規程では、湿気の多い場所や水回りでのアース端子設置が義務的事項となりました。電気洗濯機、電気衣類乾燥機、電子レンジ、電気冷蔵庫、電気食器洗い機、電気冷暖房器、温水洗浄式便座、電気温水器、自動販売機などは接地極付コンセントの設置が必要です。7）8）

アース線の取り付け方法3タイプ

共通の準備・注意事項

アース線の取り付け作業を行う前には、必ず以下の準備と安全確認を行ってください。まず、家電製品の電源プラグをコンセントから抜き、完全に電源を切ります。次に、アース線の先端の被覆が剥けていない場合は、ニッパーで1～1.5cm程度被覆を剥きます。芯線を傷つけないよう慎重に作業し、アース線が長すぎる場合は電源コードより20cm程度長めに調整してください。9）10）

ネジ式（ふた付き・つまみタイプ）の取り付け方法

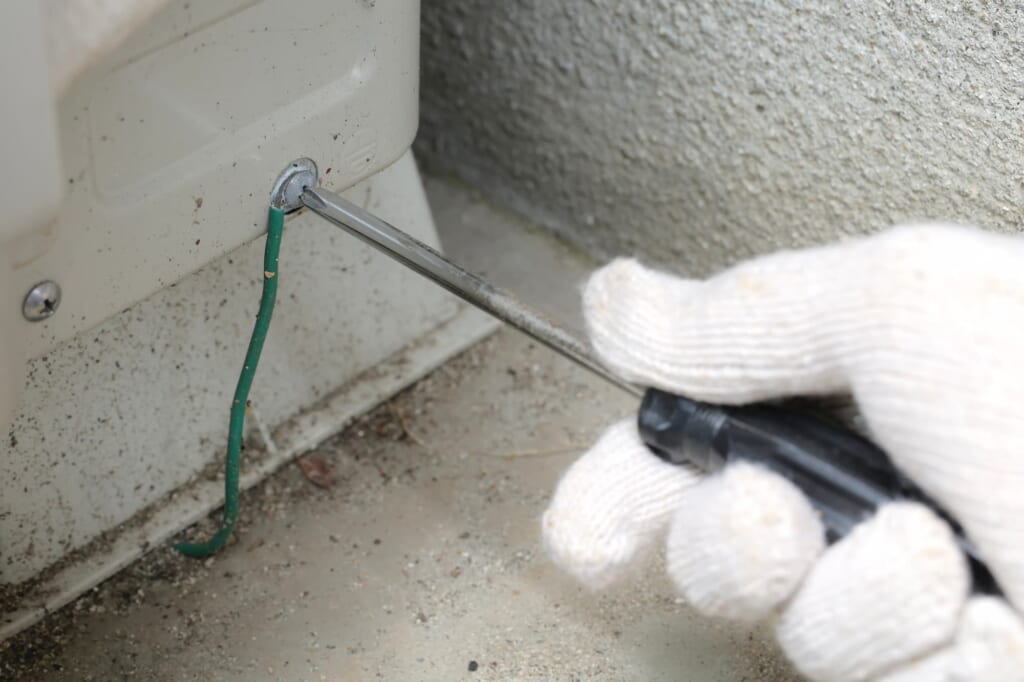

ネジ式アース端子は最も確実で接続が外れにくいタイプです。まず、コンセントのアース端子カバーを開け、「アース」と表示されている部分を確認します。ドライバーでアース端子のネジを緩めた後、アース線の先端を逆J字型に曲げてネジに引っかけるように配置します。この際、アース線がより線の場合は先端の銅線をバラバラにならない程度によじってまとめてから曲げてください。最後にネジをしっかりと締めて固定し、カバーがある場合は閉じます。11）12）13）

ネジ式のメリットと注意点

ネジ式は物理的な衝撃に強く、長期間使用しても接続が外れにくいという利点があります。ただし、ネジが緩んでいると接触不良が発生し安全性が確保できないため、定期的な点検が必要です。作業時は必ず絶縁手袋を着用し、工具によるケガを防止してください。

ワンタッチタイプの取り付け方法

ワンタッチタイプは工具を使わずに簡単に接続できるアース端子です。コンセントのアース端子カバーを開け、アース線の先端（銅線部分）を端子の穴にしっかりと奥まで差し込みます。穴が2つある場合はどちらでも使用可能です。端子の形状に合わない場合は、Y字部分を切り取って被覆を剥き直してから挿入します。むき出し部分が多く残っていると感電の危険性が高まるため、適切な長さに調整することが重要です。14）15）

ワンタッチタイプの特徴と使用上の注意

ワンタッチタイプは取り付けが簡単で、アース部のレバーを押し上げて線を挿入し、レバーを戻すだけで接続が完了します。ただし、アース線をしっかりと奥まで挿入しないと接触不良を起こす可能性があるため、挿入後は軽く引っ張って抜けないことを確認してください。

つまみタイプの取り付け方法

つまみタイプは手で操作できる簡便なアース端子です。まず、つまみを手で緩めて隙間を作ります。アース線の先端を逆J字型に曲げ、つまみの隙間に引っかけるように配置します。アース線が確実に挟まっていることを確認した後、つまみをしっかりと締めて固定します。16）17）

アース線設置時のトラブル対処法

アース端子がない場合の対処方法

コンセントにアース端子がない場合は、電気工事士による工事が必要です。アース線を含むコンセントの増設・交換工事は法律により資格者しか行えません。戸建て住宅では土にアース棒を打ち込みアース線を引く工事も可能です。賃貸物件では勝手な工事はできないため、まず管理会社や大家に相談してください。工事費用は5,000円から8,000円程度が相場ですが、既存のアース処理がない場合は10,000円から30,000円程度かかります。18）19）20）

アース工事の必要性と法的根拠

電気工事士法により、アース工事は国家資格を持つ電気工事士のみが実施できます。知識のない者が工事を行うと感電や火災のリスクがあり、近隣にも影響を及ぼす可能性があります。湿気の多い場所や水気のある場所では、電気設備技術基準により第三種接地工事（D種設置工事）が法的に義務付けられています。

アース線が短い・延長が必要な場合

アース線が短くて届かない場合は、市販の長いアース線に交換することで対処できます。家電販売店やホームセンターで銅より線（芯線外径1.25㎟以上）を購入し、家電側のアース線を留めているネジを緩めて新しいアース線と交換してください。アース線は途中で継ぎ足さず、必ず長いものに付け替えることが重要です。21）22）23）

複数機器でのアース線共用

複数の家電製品を使用する場合、1つのアース端子に複数のアース線を取り付けても問題ありません。アース線には通常電流が流れていないため、複数接続による悪影響はありません。ただし、電話のアースや避雷針には絶対に接続してはいけません。落雷時に危険だからです。

取り付けてはいけない場所と安全上の注意

法令により、以下の場所へのアース線接続は禁止されています。ガス管への接続は爆発や引火の危険があり、水道管は途中がプラスチック管の場合アースにならないため適切ではありません。電話のアース線や避雷針への接続は落雷時に極めて危険です。これらの禁止事項は電気設備技術基準の解釈で明確に規定されており、違反すると重大な事故につながる可能性があります。24）25）26）

アース線に関するよくある質問（FAQ）

Q: アース線をつける場所がない場合はどうすればよいですか？

A: コンセントにアース端子がない場合は、電気工事士による工事が必要です。持ち家の場合は電気工事業者に依頼し、アース端子付きコンセントへの交換やアース工事を行ってもらいます。賃貸物件では勝手な工事はできないため、まず管理会社や大家に相談してください。応急措置として漏電遮断器の使用も検討できますが、これはアース線の完全な代替にはなりません。27）28）

Q: 洗濯機のアース線取り付け方法を教えてください

A: 洗濯機のアース線取り付けは感電防止のため必須です。まず電源プラグを抜き、アース端子の形状（ネジ式またはワンタッチ式）を確認します。ネジ式の場合はドライバーでネジを緩め、アース線の先端をJ字型に曲げてネジに引っかけて締めます。ワンタッチ式の場合は銅線部分を端子の穴に奥まで差し込みます。取り付け後は軽く引っ張って抜けないことを確認してください。29）30）

Q: アース線のネジ式取り付け方法の詳細を教えてください

A: ネジ式は最も確実な接続方法です。作業前に電源を切り、アース端子カバーを開けます。プラスドライバーでネジを緩め、アース線の先端を1～1.5cm剥いて逆J字型に曲げます。ネジの内側に線を巻きつけるように配置し、しっかりと締めて固定します。ネジが緩いと接触不良の原因となるため、適切なトルクで締めることが重要です。31）32）

Q: ワンタッチ式アース線の付け方のコツは？

A: ワンタッチ式は工具不要で簡単に接続できます。まずアース端子のレバーを押し上げて穴を出し、アース線の先端をそのまま（曲げずに）穴に挿入します。レバーを戻すことで固定されます。挿入時は奥までしっかりと入れることが重要で、浅いと接触不良を起こします。挿入後は軽く引っ張って抜けないことを確認してください。33）34）

Q: 電子レンジのアース線付け方について教えてください

A: 電子レンジは電磁波や漏電のリスクがあるため、アース線の接続は必須です。安全のため確実に取り付けてください。万が一の故障や漏電時に感電のおそれがあるため、アース工事が法律で義務付けられています。取り付け方法は他の家電と同様で、電源を切った状態でアース端子の形状に応じて接続してください。アース線が短い場合は市販の長いアース線に交換可能です。35）36）

Q: アース線の延長は可能ですか？

A: アース線の延長は可能ですが、正しい方法で行う必要があります。途中で継ぎ足すのではなく、長いアース線に完全に交換してください。家電販売店やホームセンターで銅より線（芯線外径1.25㎟以上）を購入し、家電側のネジを緩めて新しいアース線と交換します。継ぎ足しは接触不良の原因となるため避けてください。37）38）

Q: アース線を挟むだけで大丈夫ですか？

A: アース線を単に挟むだけでは不十分です。ネジ式の場合は適切にJ字型に曲げてネジで確実に固定し、ワンタッチ式の場合は奥まで挿入してレバーで固定する必要があります。不適切な接続は接触不良を起こし、アース線本来の安全機能が働かなくなる危険があります。取り付け後は必ず接続状態を確認してください。

Q: アース線を穴だけに差し込む付け方について

A: ワンタッチ式アース端子の場合、穴に差し込むだけで接続できますが、正しい手順が重要です。レバーを押し上げて穴を露出させ、アース線の銅線部分を奥まで挿入した後、レバーを戻して固定します。単に穴に差し込むだけでは固定されないため、必ずレバー操作を行ってください。挿入深度が浅いと接触不良の原因となります。39）40）

まとめ：安全なアース線設置のポイント

アース線の取り付けは感電や火災事故防止のために必ず行いましょう。端子の種類（ネジ式、ワンタッチ式、つまみ式）に応じた正しい手順で取り付けることが重要です。作業前は必ず電源プラグを抜き、芯線を傷つけないよう丁寧に作業してください。コンセントにアース端子がない場合や延長が必要な場合は、適切な対処法を選択し、必要に応じて電気工事士に相談することが安全への第一歩です。
